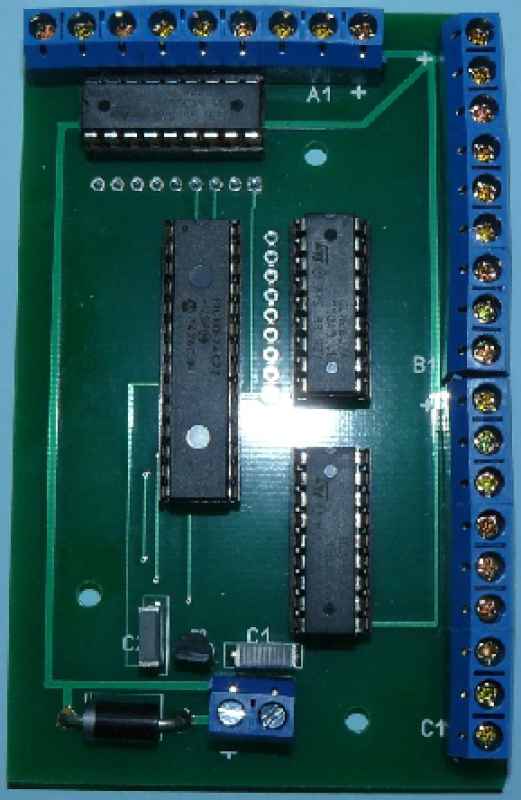

Fahrsteuerung und Lauflichtsteuerung LL24-3

Die Ihnen vorliegende Lauflichtsteuerung ist so aufgebaut, das sie auch ohne elektronische Kenntnis mit etwas Löterfahrung aufgebaut werden kann.

Die technischen Daten:

Spannungsversorgung:                         10 – 18 Volt Gleichspannung

Ein/Ausgänge:                                      24

Belastbarkeit pro Ausgang:                    500 mA

Belastbarkeit pro 8er Segment:             1500 mA

Belastbarkeit Gesamt:                          3000 mA

Platine:                                     hochwertige Platine mit Lötstopmaske

Die einzelnen Segmente sind:

8-Kanal Lauflicht #1

            Es besteht aus 16 Lichtmuster, die vom Programm frei ausgewählt werden.

Hierbei legt das Programm bei jedem Aufruf sowohl die Anzahl der Durchläufe, wie auch die Wahl der Geschwindigkeit fest.

Daraus ergibt sich ein permanenter Wechsel.

4-Kanal Lauflicht #1

            Es besteht aus 10 Lichtmuster, die vom Programm frei ausgewählt werden.

Hierbei legt das Programm bei jedem Aufruf sowohl die Anzahl der Durchläufe, wie auch die Wahl der Geschwindigkeit fest.

Daraus ergibt sich ein permanenter Wechsel.

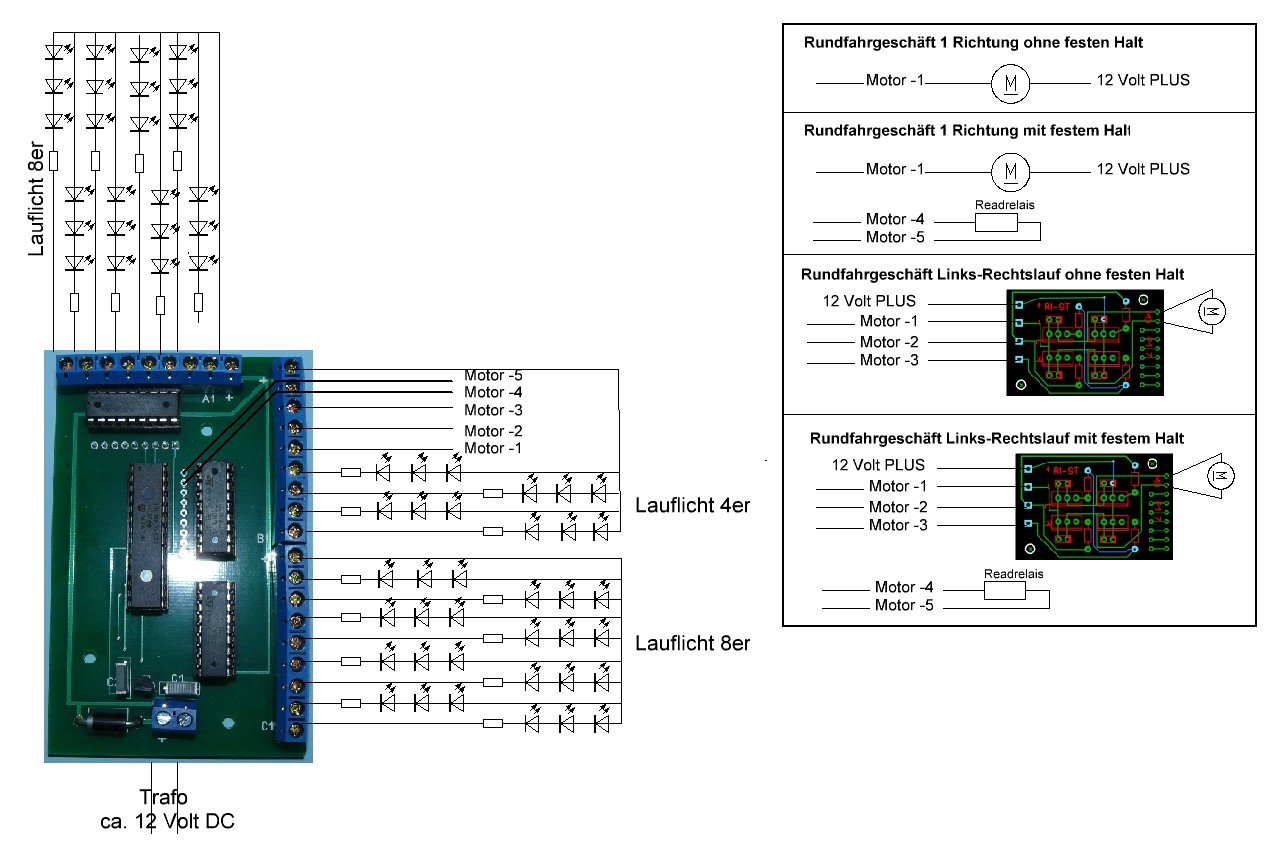

Fahrsteuerung Rundfahrgeschäfte

            Es besteht aus 10 Fahrprogrammen, die vom Programm frei ausgewählt werden.

Die Abläufe sind für Rundfahrgeschäfte und haben einen vollen Fahrzyklus mit

einem nicht festen Halt mit Richtungswechsel, wenn gewünscht. Hierzu benötigen Sie noch unsere

Hilfssteuerung RI-ST (H-Brücke).

Abhängig vom Fahrprogramm werden die Lichtmuster für 8-Kanal #1 und 4-Kanal #1

gesteuert.

8-Kanal Lauflicht #2

            Es besteht aus 16 Lichtmuster, die vom Programm frei ausgewählt werden.

Hierbei legt das Programm bei jedem Aufruf sowohl die Anzahl der Durchläufe, wie auch die Wahl der Geschwindigkeit fest.

Daraus ergibt sich ein permanenter Wechsel.
